光纤HDMI2.1 2.2线分体式解决方案全解析：MPO分体版与A转D分体头技术对比与选型指南

导读｜装修预埋时，光纤HDMI线两端的光电转换端子往往比管道还"胖"，16mm/20mm/25mm的穿线管根本过不去。分体式光纤HDMI线把光电模组与光纤主缆拆成两部分：先穿纤细主缆，再接两端模组，穿管直径只需容纳3-5mm的光纤主缆。本文基于 KING KABLE 珑骧光电 HD011、HD012、A214 三款产品，系统解析 MPO 分体与 A转D 分体头两条技术路线的结构、参数与场景选型。

一、为什么需要分体式光纤HDMI线

传统一体式光纤HDMI线解决了长距离传输问题，但两端光电转换模块体积远大于线缆本身，遇到直角弯头、多段管道或狭小检修口时大头端子无法通过。分体式方案的核心思路是模组与主缆解耦：施工时先把纤细的光纤主缆穿入管道，穿好后再在两端接上转换模组，穿管直径只需容纳光纤主缆本身（通常仅3-5mm），大幅降低工程布线难度。

分体式方案的四大核心价值：易穿管布线，主缆直径仅3-5mm，可轻松穿过16mm及以上管道，适配直角弯头和多段管线；模组可替换升级，主缆预埋后两端模组可单独更换，HDMI版本升级或接口类型变化时不必重新布线；多协议复用，同一根光纤主缆通过更换模组可切换为HDMI/DP/DVI等接口类型，一线多用；降低施工风险，穿管过程中精密光电芯片和接头不受力，模组损坏单独更换即可，成本更低。

二、两大主流分体式技术路线

MPO分体方案：全规格纯光纤架构。MPO（Multi-fiber Push On）是多芯光纤连接器标准，最初用于数据中心高速光通信。光纤主缆两端采用MPO接头，两端各自的HDMI模组内集成光电转换芯片和MPO接口，通过MPO连接器实现主纤与模组的快速插拔。其核心优势在于纯光纤传输、无铜芯设计：信号全程以光的形式传输，完全没有电磁辐射，也不受外界电磁干扰，在医疗、安防、船舶、工业等对电磁特性要求严格的场景中价值突出。结构为：HDMI A模组 ↔ MPO接头 ↔ 6芯OM3光纤主缆 ↔ MPO接头 ↔ HDMI A模组；两端都可拆，主缆带宽余量充足，支持模组升级更换。

A转D分体方案：微型接口穿管式。利用Micro HDMI（Type D）接口远小于标准HDMI A接口的体积优势，把Micro HDMI端做成分体可拆结构：主缆一端是标准HDMI A公头，另一端是Micro HDMI D公头（尺寸仅约6.4×2.8mm，标准HDMI A口为13.9×4.45mm），可直接穿管；穿管完成后在Micro HDMI端接上D转A转换头，形成完整的HDMI A公对公连接。结构为：HDMI A公头 ↔ 光纤主缆 ↔ Micro HDMI D公头 ↔ D转A转换头；仅一端分体，结构简洁，光电混合，性价比高。

关键区别：MPO分体方案主缆两端都拆，主缆本身只有光纤，是纯光传输；A转D分体方案只拆一端（小头端），穿管时只走小头那一侧。两者在技术复杂度、成本和适用场景上有明显差异。

三、KING KABLE 分体式产品解析

HD011：纯光纤HDMI2.1线 MPO分体版（标准版）。采用业界成熟的激光器和驱动芯片方案，以六芯万兆光纤芯作为信号传输载体，传输线缆完全没有铜芯。核心规格：HDMI 2.1、48Gbps（12Gbps×4 Channel）、主光缆带宽最高100Gbps、8K@60Hz/4K@120Hz/10K、6芯OM3万兆纯光纤、线径φ3.0mm、MPO分体头模组与主纤可分拆组装、标准长度500米支持定制、HDCP 2.2/2.3支持EDID自动侦测、凯夫拉纤维增强。适合医疗、安防、广播、船舶等对电磁特性要求高的专业场景。

HD012：铠装纯光纤HDMI2.1线 MPO分体版（强化版）。在保留HD011全部核心特性的基础上增加不锈钢铠装防护层与凯夫拉纤维填充，可承受踩踏、拉扯、碾压等粗暴使用场景，是舞美租赁、工业现场、船舶舰艇、矿山等严苛环境的首选；同样支持HDMI/DP/DVI等多种接口模组互换。

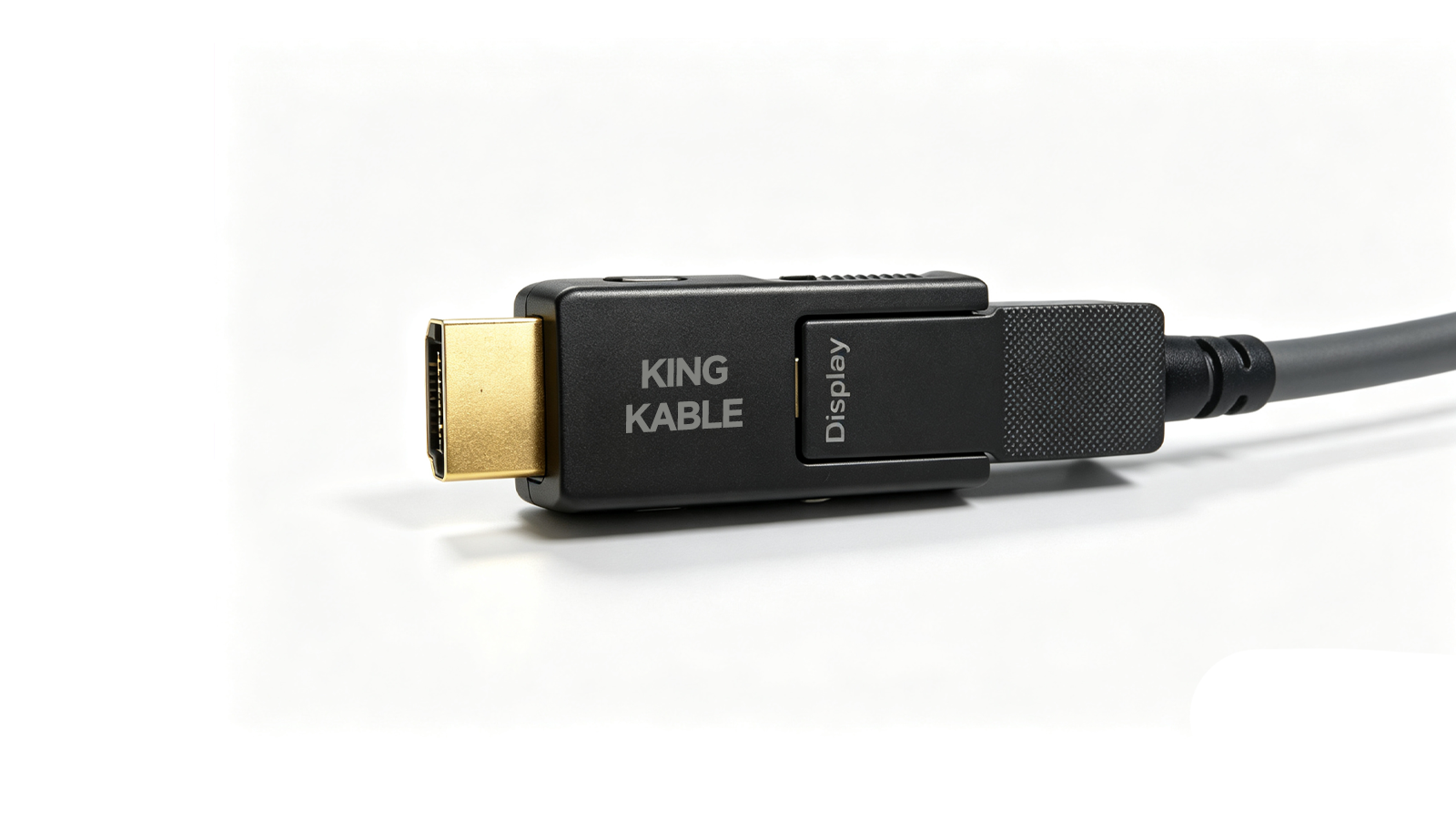

A214：光纤HDMI2.1线 A转D分体头。在保证HDMI 2.1全规格性能的前提下，通过Micro HDMI小头端实现穿管预埋：48Gbps带宽、8K@60Hz/4K@120Hz、光电混合架构（光纤传高速信号、铜线传供电与eARC等低速信号）、典型长度1-100米、支持HDR/VRR/ALLM/QMS/eARC/HDCP 2.3，穿管后接D转A转换头即插即用，是家庭影院装修预埋与中小型工程布线的高性价比之选。

四、三种方案技术参数对比

分体方式：HD011与HD012为MPO连接、两端可拆卸；A214为单端Micro HDMI D小头穿管。传输架构：HD011/HD012纯光纤无铜芯；A214光电混合。带宽余量：HD011/HD012主缆100Gbps支持升级；A214为48Gbps无冗余。最大长度：HD011/HD012约500米可定制更长；A214通常10-50米。穿管要求：HD011主缆φ3mm最易穿管；HD012铠装略粗需更大管径；A214的D端小头穿管需管径≥10mm。模组可更换：HD011/HD012支持换HDMI/DP/DVI模组；A214仅D转A转换头可换。抗电磁干扰：HD011/HD012完全免疫（纯光）；A214较好（混合结构）。机械防护：HD011凯夫拉增强、HD012不锈钢铠装防踩踏、A214常规光纤保护。eARC音频回传：A214保留铜线回传通道支持更完善；纯光方案视具体实现而定。价格定位：HD011中高端、HD012高端、A214中等。

五、场景选型指南

家庭影院装修预埋：推荐A214或HD011。核心需求是穿过装修管道、支持8K HDR画质、价格适中、安装简单；A转D方案性价比更具优势，预算充足且期待未来升级可选MPO版HD011。医疗影像与手术系统：推荐HD011。MRI/CT室强磁场环境要求线缆完全不含金属导体，手术室需要严格电气隔离，纯光纤无铜芯设计匹配这些需求。舞美租赁与户外演出：推荐HD012。线材每天收放、踩踏、拖拽，不锈钢铠装可经受巡演级粗暴使用，模组损坏可快速更换而不必整根报废。工业自动化与船舶舰艇：推荐HD012。纯光纤传输完全免疫电机与变频器电磁干扰，铠装层抵御盐雾腐蚀与振动，300米以上传输距离满足跨区域布线。广电中心与视频会议：推荐HD011。纯光纤无损传输保证8K信号长距离零损失，主缆100Gbps带宽为未来升级预留空间，只需更换两端模组不必重新布线。安防监控与大屏拼接：推荐HD011或A214。长距离多路高清信号选MPO方案；50米以内预算有限选A转D方案。

六、选购注意事项与避坑指南

先确认管道尺寸再选型：管道直径≥20mm且弯头少，一体式光纤线可能够用；管道直径≤16mm或有多个直角弯头，必须选分体式。确认是否需要eARC音频回传：纯光纤方案的eARC支持取决于具体设计，电视回传音频到功放的场景选购前务必确认；A转D混合式保留铜线，eARC支持更好。MPO接头的清洁和保护很重要：不用时盖好防尘帽，连接前用无尘棉签清洁端面，不要用手触摸光纤端面，工程现场建议配备MPO清洁工具。认准纯光纤与混合光纤的区别：需要严格电磁隔离（医疗、涉密、强电磁环境）必须选纯光纤方案；家庭影院使用混合方案性价比更高。预留未来升级空间：预埋线材是一次性工程，优先选主缆带宽有余量的MPO方案，未来升级HDMI 2.2等更高版本可能只需更换两端模组。两端模组的兼容性要测试：正式布线前先用模组接好测试目标设备，确认分辨率、刷新率、HDR、HDCP全部功能正常再穿管施工。

七、总结

分体式光纤HDMI线的本质，是把光电转换模组和光纤传输主缆解耦，解决工程布线中端子过大无法穿管的痛点。纯光纤MPO分体方案（HD011/HD012）技术含量高、纯光传输、两端可拆、主缆带宽预留充足，适合医疗、工业、广电等专业场景；其中HD011为标准版，HD012增加不锈钢铠装适合粗暴使用环境。A转D分体方案（A214）思路简洁、成本低，是家庭影院装修预埋的高性价比之选。选择核心看三个因素：管道有多细、环境有多严苛、预算有多少。一句话选购建议：家庭装修选A转D，专业工程选MPO标准版，粗暴环境选MPO铠装版。如需按场景匹配具体型号，可查看光纤HDMI线产品系列或联系获取选型建议。
